Энергосберегающие технологии

Преобразователь частоты Altivar 58 для трехфазных асинхронных двигателей с короткозамкнутым ротором разработан на основе самых последних технологических достижений и имеет различное применение:

вентиляторы и установки для кондиционирования воздуха;

насосы и компрессоры;

транспортировочное оборудование;

специализированные механизмы.

Основными функциями преобразователя частоты являются:

- пуск, останов, динамическое торможение и торможение до полной остановки, а так же регулирование частоты вращения вала двигателя;

энергосбережение, ПИ-регулятор (скорость потока, давление и т. д.);

последовательность торможения;

регулирование скорости с обратной связью по тахогенератору или импульсному датчику;

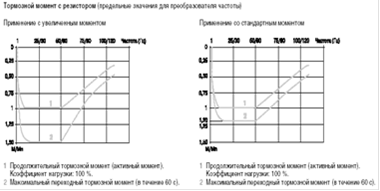

- работа в режиме "быстрее-медленнее", S- и U-образные кривые разгона-торможения, заданные скорости, работа в пошаговом режиме (JOG) (См. Рис.);

- автоматический захват движущейся нагрузки с поиском нужной скорости (подхват на ходу);

адаптируемое к скорости ограничение тока для вентиляторов;

автоматическое ограничение времени работы на нижней скорости, защита двигателя и преобразователя частоты и т.д.

Также на технологическом процессе установлены оптико-акустические выключатели

Выключатель энергосберегающий оптико-акустический ЭВ-01 используется с лампами накаливания, предназначен для автоматического включения освещения. Выключатели предназначены для индивидуальной установки на стене или потолке.

Характеристики

· Напряжение в сети - 220 В (±10%), 50 Гц

· Мощность подключаемых ламп - до 60 Вт

· Оптический порог активации ~ 12±5 Люкс

· Акустический порог включения - 60±5 дБ

· Время цикла освещения - 50±10 секунд

· Радиус действия микрофона - ≤5 м

· Собственное потребление от сети - ≤0,2 Вт/ч

Принцип работы. Выключатель состоит из оптического датчика, микрофона, реле времени и электронного ключа. В светлое время суток микрофон отключен. С наступлением сумерек прибор начинает работать в режиме ожидания, и микрофон включается. При появлении звуков в радиусе 5 метров от микрофона поступает сигнал на электронный ключ, который включает освещение и запускается реле времени, удерживающее ключ во включенном состоянии примерно 50 секунд. Затем освещение отключается. При возникновении новых звуков цикл повторяется.

Выводы

. Рассмотрен и автоматизирован технологический процесс разваривания на спиртзаводе. Рассмотрен процесс управления температурой в варочных колоннах. Для управления технологическими процессами спиртзавода использовался программируемый логический контроллер ТSX Momentum компании Schneider Electric и SCADA-система Monitor Pro.

. Построена математическая модель канала управления температурой в варочных колоннах на основании анализа кривой разгона, получаемой при подаче на вход системы единичного ступенчатого воздействия.

. Дано обоснование критериев управления температурой в варочных колоннах, т.е. показано, что при оптимизации выбранных критериев обеспечивается минимум экономических потерь, обусловленных отклонением температуры в колоннах от значения, заданного в соответствии с технологическими требованиями.
