Причины возникновения проблемы электромагнитной совместимости

При воздействии на радиоприемник большого числа внешних мешающих сигналов число составляющих интермодуляционных помех, удовлетворяющих условию (1.17), может быть велико. Поэтому в общем случае картина образования интермодуляционных помех оказывается трудно обозримой. Однако на практике анализировать ее целиком нет необходимости и достаточно ограничиться двумя-тремя воздействующими сигналами и их гармониками не выше второй. Дело в том, что, во-первых, при реально ограниченном общем числе мешающих сигналов, воздействующих на радиоприемник, вероятность образования интермодуляционной помехи с увеличением числа участвующих в интермодуляции сигналов будет уменьшаться и, во-вторых, с увеличением номеров гармоник мешающих сигналов, участвующих в интермодуляции, уровень интермодуляционной помехи, а значит, и ее опасность будут снижаться.

По этим причинам обычно ограничиваются рассмотрением случая, когда на супергетеродинный радиоприемник воздействуют два мешающих сигнала. Для этого случая

(1.18)

Для двух мешающих сигналов, воздействующих, например, на радиоприемник со сравнительно низкой fпч(fпч < fрн, где fрн - нижняя частота диапазона перестройки), можно отметить наиболее характерные и опасные интермодуляционные помехи следующих видов:

- f2 = fP (1.19а)

(рис. 1.3, а); этот вид интермодуляционных помех может иметь место как в супергетеродинном радиоприемнике, так и в радиоприемнике прямого усиления;

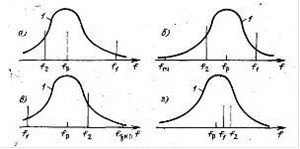

Рис. 1.3 - Зависимость коэффициента передачи преселектора радиоприемника от частоты[1]

Особенности и опасность показанных на рис. 1.3 случаев образования интермодуляционных помех определяются тем, что, во-первых, исходные мешающие сигналы могут недостаточно ослабляться в тракте, который предшествует нелинейному каскаду (особенно если этот каскад является первым в радиоприемнике) и в котором происходит интермодуляция, и, во-вторых, образовавшиеся интермодуляционные составляющие проходят на выход по каналам приема, имеющим сравнительно высокую восприимчивость к помехам. Это, однако, не означает, что совершенно исключается возможность возникновения интермодуляционных помех других видов и прохождения их в тракт УПЧ по другим побочным каналам приема.

Перекрестным искажением в радиоприемнике называется изменение структуры спектра сигнала на выходе радиоприемника при действии сигнала и модулированной радиопомехи, частота которой не совпадает с частотами основного и побочных каналов радиоприемника. Перекрестные искажения могут быть амплитудными и фазовыми.

Возникновение перекрестных искажений в радиоприемниках можно пояснить следующим образом. При наличии во входной части радиоприемника каскадов с нелинейными амплитудными и амплитудно-фазовыми характеристиками комплексный коэффициент передачи ее оказывается зависящим от амплитуды воздействующих сигналов. В результате этого при воздействии амплитудно-модулированной помехи полезный сигнал в общем случае одновременно модулируется по амплитуде и фазе, т. е. появляются амплитудные и фазовые искажения, которые во временном представлении выходного сигнала проявляются в виде его модуляции, а в частотном - в виде новых спектральных составляющих. Если нелинейной является только амплитудная или только амплитудно-фазовая характеристика, будет иметь место один из видов перекрестных искажений: амплитудные или фазовые. Из сказанного следует, что при перекрестных искажениях сам мешающий сигнал не проникает на выход радиоприемника и его мешающее воздействие проявляется в искажении полезного сигнала.

Для приемников амплитудно-модулированных сигналов существенное значение имеют амплитудные искажения и, как правило, на качество приема не оказывают заметного влияния фазовые искажения. Для приемников сигналов с угловой модуляцией - наоборот, а в случае однополосной модуляции могут быть мешающими оба вида искажений.

Блокированием в радиоприемнике называется изменение уровня сигнала или отношения сигнал-шум на выходе радиоприемника при действии радиопомехи, частота которой не совпадает с частотами основного и побочных каналов приема радиоприемника. Явление блокирования может иметь место как совместно с перекрестными искажениями, так и без них. Последний случай наблюдается при воздействии на радиоприемник немодулированной помехи. Причиной блокирования является наличие каскадов с нелинейной амплитудной характеристикой, в результате чего при воздействии помехи с уровнем, при котором проявляются нелинейные свойства какого-то каскада (или каскадов), коэффициент усиления каскада, а значит, и радиоприемника изменяется. Блокирование происходит, как правило, во входных каскадах (в супергетеродинном радиоприемнике до преобразователя частоты включительно) и может приводить как к увеличению, так и к уменьшению коэффициента передачи нелинейных каскадов. Однако практически чаще всего блокирование проявляется как уменьшение коэффициента усиления, а значит, и уменьшение сигнала и отношения сигнал-шум на выходе радиоприемника. Это приводит к ухудшению качества функционирования РЭС.
