Краткая характеристика коммуникационного оборудования

Агент системы эксплуатации, администрирования, технического обслуживания и конфигурирования (OAM&P) предоставляет SURPASS hiE 9200 возможности управления. Он обеспечивает интерфейс OAM&P с системой управления для поддержки решения всех задач управления, таких как передача аварийных сигналов, обновление базы данных и конфигурирование системы. Поддерживаются существующие интерфейсы управления EWSD, поэтому оператору не требуется перестраиваться для работы с совершенно новой системой управления при переходе к коммутационной системе следующего поколения SURPASS hiE 9200.

Помимо этих интерфейсов, агент OAM&P обеспечивает также дополнительный интерфейс для биллинга, который автоматически передает биллинговые данные в систему постобработки (например, биллинговый центр или приложение сбора данных автоматического учета сообщений (AMA) системы управления).

Архитектура SURPASS hiE 9200

Аппаратные средства SURPASS hiE 9200 имеют модульную структуру. Следовательно, может быть обеспечена высокая степень масштабируемости, и требуемые расширения могут выполняться в соответствии с реальными требованиями. Надежность решений компании Siemens достигается за счет использования концепции избыточности, то есть концепции дублирования всех релевантных компонентов.

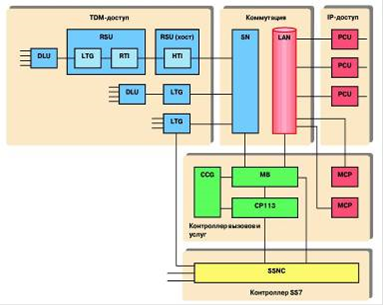

Рис.3.Архитектура SURPASS hiE 9200

TDM-доступ

Основными компонентами функционального блока TDM-доступа являются цифровой абонентский блок (DLU), линейная группа (LTG) и удаленный коммутационный блок (RSU). Абонентский блок вынесенный за пределы базовой станции называется удаленным DLU и в защищенном исполнении (RSDLU). Кроме того, в RDLU и RSDLU может быть интегрировано необязательное оборудование передачи синхронной цифровой иерархии (SDH) или плезиохронной цифровой иерархии (PDH), которого необходимо в случае большого расстояния до центрального сетевого узла SURPASS hiE 9200.

Линейная группа(LTG)

Линейные группы (LTG) образуют интерфейс с коммутационным полем (SN) для обеспечения доступа и подключения соединительных линий. К группам LTG могут быть подключены все типы абонентских линий (напрямую или через DLU), при этом они обеспечивают выполнение всех процедур сигнализации, используемых на абонентских линиях. К группам LTG подключаются также тракты PCM 30.

Одна группа LTG может быть использован для подключения следующих объектов:

- до четырех первичных цифровых линий связи (PDC) со скоростью передачи 2048 кбит/с, используемых для подключения удаленного блока DLU или интерфейса первичного доступа (PRI)

- до двух первичных цифровых линий связи (PDC) со скоростью передачи 4096 кбит/с, используемых для подключения локального блока DLU

- сеть доступа через V5.2-интерфейс

- до четырех трактов PCM30 Аппаратные средства линейной группы P (LTGP) - это расширение предшествующих вариантов LTG, то есть групп LTGF, LTGG, LTGM и LTGN. При использовании технологии LTGP на одной плате размещается четыре функциональных блока, которые логически функционируют как 4 отделенные группы LTG. Основные функции LTG такой структуры из 4 функциональных блоков LTGP реализуются на одной основной плате, называемой платой GPP.
