Конструктивные и технологические особенности процесса

При изготовлении коллектора требованиями чертежа необходимо предусмотреть обеспечение диаметральных зазоров под пайку корпусов форсунок с топливоподводящими кольцевыми трубами 2D = 0,1…0,2 мм, что при номинальном положении элементов коллектора должно соответствовать радиальным зазорам D = 0,05…0,1 мм.

При этом в каждом корпусе форсунки необходимо производить индивидуальную расточку соответствующего отверстия по месту сопряжения с кольцевой трубой в зависимости от фактического размера D этой трубы на участке её пайки с корпусом форсунки.

Размер диаметра, до которого растачивается отверстие в корпусе форсунки, должен подсчитывается по следующей формуле заложенной в технологическом процессе.

Здесь Dmin - минимальное значение размера по месту измерения наружного диаметра поперечного сечения трубы.

В таблице приведены минимальные и максимальные значения диаметра, до которого должны растачиваться отверстия I и II каскадов в корпусе форсунки, посчитанные для номинальных значениях диаметра соответствующих труб при минимальном и максимальном значения овальности их поперечного сечения.

Сопряжение кольцевой трубы коллектора с прямолинейным отверстием в корпусе форсунки приводит к несовпадении их осей в плоскости кольца коллектора.

При номинальном взаимном положении кольцевой трубы коллектора и соответствующего отверстия в корпусе форсунки по ТТ чертежа, когда в плоскости симметрии корпуса форсунки их оси совпадают, отклонение «h» оси трубы от оси отверстия в корпусе форсунки по длине паяного соединения может быть определено (в соответствии с расчётной схемой на рис. 2) следующим образом.

h = R (1- cos a). sin a = t / R

R - радиус осевой окружности кольца коллектора- расстояние от плоскости симметрии корпуса форсунки до рассматриваемого сечения паяного соединения. В корпусе форсунки 99.03.85.061:

для начального сечения tнач = 2,25;

для конечного сечения tкон = 6,50

Аналогично определяются отклонения наружной и внутренней образующих кольца коллектора по длине паяного соединения соответственно от наружной и внутренней образующих цилиндрического отверстия в корпусе форсунки.

hнар = (R + b) (1- cos a). sin a = t / (R + b)вн = (R - b) (1- cos a). sin a = t / (R - b)

нар - отклонение наружной образующей кольца коллектора;вн - отклонение внутренней образующей кольца коллектора.

При овальности d = 0 → b = D/2.

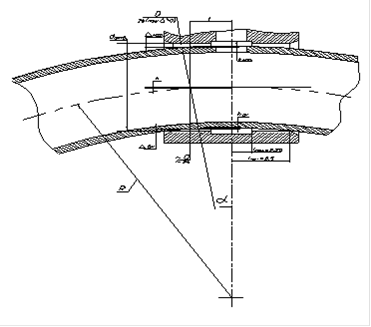

Рисунок 3. Расчетная схема определения радиальных зазоров под пайку в полости расположения кольцевой трубы коллектора при номинальном положении корпуса форсунки и кольцевой трубы

Ниже, в таблице, представлены значения hнар и hвн в начальном и конечном сечениях паяного соединения корпуса форсунки с топливоподводящим трубчатым кольцом, посчитанные для I и II каскадов коллектора при d = 0 и d = 0,08.

Таблица 2

δ

I каскад

II каскад

hнар

hвн

hнар

hвн

t=2,25

t=6,50

t=2,25

t=6,50

t=2,25

t=6,50

t=2,25

t=6,50

,00

0,02

0,079

0,02

0,077

0,02

0,078

0,02

0,074

,08

0,02

0,079

0,02

0,077

0,02

0,078

0,02

0,074
