Рисунок 3 - Структурная схема БИС KFD2-STC4-Ex2
БИС для связи дискретных входов контроллера с полевыми устройствами
KFD2-SR2-Ex2. W
Барьер для контактных/бесконтактных переключателей предназначен для передачи дискретных сигналов из взрывоопасной зоны. Входы могут использоваться как для подключения датчиков в соответствии с NAMUR (DIN EN 60947-5-6), так и для подключения обычных контактов. Входы, выходы и цепь питания гальванически изолированы друг от друга.
Двухканальный
Напряжение питания 24 В пост. тока
Релейный выход
Пригоден для монтажа в зоне 2

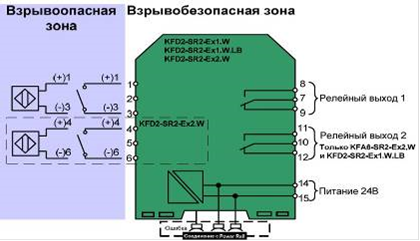

Рисунок 4 - Структурная схема БИС KFD2-SR2-Ex2. W
БИС для связи аналоговых выходов контроллера с полевыми устройствами
KFD2-SCD2-Ex2. LK
KFD2-SCD2-Ex2. LK передает сигнал 4…20мА из безопасной во взрывоопасную зону. Барьеры KFD2-SCD2-Ex2. LK предназначены для использования в цепях управления клапанами, преобразователями ток давление, позиционерами.
Данные барьеры поддерживают HART сигнал. Стандартно барьеры поставляются с клеммными блоками KF-STP-BU и KF-STP-GN, которые имеют отверстия для пробников и портативных HART устройств. Отслеживание обрыва цепи происходит при превышении сопротивления цепи 800 Ом, а короткого замыкания при сопротивлении ниже 50 Ом. Во время обрыва или КЗ входное сопротивление >100Ком, по левой ток <1мА и горит красный индикатор ошибки.
Двухканальный
Поддерживает HART Сигнал
Отслеживание короткого замыкания и разрыва цепи
Пригоден для монтажа в зоне 2.
Точность 0,1%

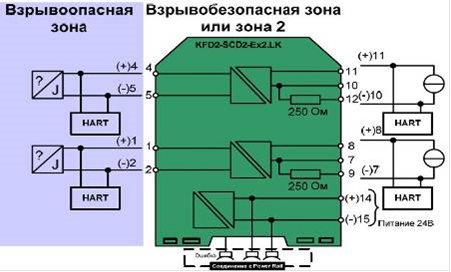

Рисунок 5 - Структурная схема БИС KFD2-SCD2-Ex2. LK
Таблица 9 - Проектная компоновка ПТК
№ |
Модуль |
ДТП 250 |
ДТП 600 |
ДТП 1000 |
ДТ |
ДНЗ |
ДНИ |
ДДП |
ДДЭС |
ДИМ |
ЭИМ |
ПИМ |
МПУ 1 | ||||||||||||
Участок 1 | ||||||||||||
1.4 |
FP2-AD8 |
1.8 | ||||||||||
1.5 |
FP2-AD8 |
9 | ||||||||||
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
9.11 |
1.5 | |||||||||
2.7 |
FP2-AD8 |
6.9 | ||||||||||
2.8 |
FP2-16XD2 |
1.12 | ||||||||||
2.9 |
FP2-16XD2 |
1.3 | ||||||||||
2.10 |
FP2-Y16R |
1.3 |
1.3 | |||||||||
Участок 2 | ||||||||||||
1.4 |
FP2-AD8 |
1.8 | ||||||||||
1.5 |
FP2-AD8 |
9.11 |
1.3 | |||||||||
2.5 |
FP2-AD8 |
1.6 |
1.2 | |||||||||
2.6 |
FP2-AD8 |
3.10 | ||||||||||
2.7 |
FP2-AD8 |
11.17 | ||||||||||
2.8 |
FP2-16XD2 |
1.9 | ||||||||||
2.9 |
FP2-16XD2 |
1 | ||||||||||
2.10 |
FP2-Y16R |
1.7 | ||||||||||
2.11 |
FP2-Y16R |
1.5 | ||||||||||
2.12 |
FP2-DA4 |
1.4 | ||||||||||
2.13 |
FP2-DA4 |
5 | ||||||||||
Участок 3 | ||||||||||||
1.4 |
FP2-AD8 |
1.5 |
1.2 | |||||||||
1.5 |
FP2-AD8 |
3.7 | ||||||||||
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
9 |
1.5 | |||||||||
2.7 |
FP2-16XD2 |
1.7 | ||||||||||
№ |
Модуль |
ДТП 250 |
ДТП 600 |
ДТП 1000 |
ДТ |
ДНЗ |
ДНИ |
ДДП |
ДДЭС |
ДИМ |
ЭИМ |
ПИМ |
2.9 |
FP2-Y16R |
1.5 |
1.2 | |||||||||
2.11 |
FP2-16XD2 |
1 | ||||||||||
Участок 4 | ||||||||||||
1.5 |
FP2-AD8 |
1.4 | ||||||||||
1.6 |
FP2-AD8 |
5 | ||||||||||
2.6 |
FP2-AD8 |
1.2 | ||||||||||
2.7 |
FP2-16XD2 |
1.9 | ||||||||||
2.8 |
FP2-16XD2 |
10.13 | ||||||||||
2.10 |
FP2-Y16R |
1.4 |
1.3 | |||||||||
2.11 |
FP2-16XD2 |
1.3 | ||||||||||
2.12 |
FP2-AD8 |
3.5 |
1.5 | |||||||||
2.13 |
FP2-AD8 |
6.7 | ||||||||||
Участок 5 | ||||||||||||
1.4 |
FP2-AD8 |
1.8 | ||||||||||
1.5 |
FP2-AD8 |
9 | ||||||||||
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
9.15 |
1 | |||||||||
2.7 |
FP2-AD8 |
2.9 | ||||||||||
2.8 |
FP2-16XD2 |
1.5 | ||||||||||
2.9 |
FP2-16XD2 |
1.3 | ||||||||||
2.10 |
FP2-DA4 |
1.4 | ||||||||||
2.11 |
FP2-DA4 |
5.8 | ||||||||||
2.12 |
FP2-DA4 |
9.12 | ||||||||||
2.13 |
FP2-DA4 |
13.16 | ||||||||||
2.14 |
FP2-DA4 |
17 | ||||||||||
МПУ 2 | ||||||||||||
Участок 1 | ||||||||||||
1.4 |
FP2-AD8 |
1.8 | ||||||||||
1.5 |
FP2-AD8 |
9.10 | ||||||||||
№ |
Модуль |
ДТП 250 |
ДТП 600 |
ДТП 1000 |
ДТ |
ДНЗ |
ДНИ |
ДДП |
ДДЭС |
ДИМ |
ЭИМ |
ПИМ |
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
9 |
1.5 | |||||||||
2.7 |
FP2-16XD2 |
1.5 | ||||||||||
2.8 |
FP2-16XD2 |
1.3 | ||||||||||
2.9 |
FP2-Y16R |
1.9 | ||||||||||
2.10 |
FP2-Y16R |
1.4 | ||||||||||
Участок 2 | ||||||||||||
1.4 |
FP2-AD8 |
1.7 |
1 | |||||||||
1.5 |
FP2-AD8 |
2 |
1.3 | |||||||||
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
1.3 | ||||||||||
2.7 |
FP2-16XD2 |
1.7 | ||||||||||
2.8 |
FP2-16XD2 |
1.3 | ||||||||||
2.9 |
FP2-Y16R |
1.3 | ||||||||||
2.10 |
FP2-DA4 |
1.4 | ||||||||||
2.11 |
FP2-DA4 |
5.8 | ||||||||||
2.12 |
FP2-DA4 |
9.10 | ||||||||||
Участок 3 | ||||||||||||
1.4 |
FP2-AD8 |
1.8 | ||||||||||
1.5 |
FP2-AD8 |
9 |
1.6 | |||||||||
2.5 |
FP2-AD8 |
1.8 | ||||||||||
2.6 |
FP2-AD8 |
9.13 |
9.11 | |||||||||
2.7 |
FP2-AD8 |
1.8 | ||||||||||
2.8 |
FP2-16XD2 |
1.9 | ||||||||||
2.9 |
FP2-Y16R |
1.8 | ||||||||||
2.10 |
FP2-Y16R |
9 |
1.8 | |||||||||
Участок 4 | ||||||||||||
2.4 |
FP2-AD8 |
1.6 |
1.2 | |||||||||
2.5 |
FP2-AD8 |
3.5 | ||||||||||
№ |
Модуль |
ДТП 250 |
ДТП 600 |
ДТП 1000 |
ДТ |
ДНЗ |
ДНИ |
ДДП |
ДДЭС |
ДИМ |
ЭИМ |
ПИМ |
2.6 |
FP2-16XD2 |
1.13 | ||||||||||
2.8 |
FP2-Y16R |
1.6 |
1.2 | |||||||||
2.9 |
FP2-16XD2 |
1.5 | ||||||||||
2.11 |
FP2-DA4 |
1.4 | ||||||||||
2.12 |
FP2-DA4 |
5.6 | ||||||||||
Участок 5 | ||||||||||||
2.5 |
FP2-AD8 |
1.5 | ||||||||||
2.6 |
FP2-16XD2 |
1.3 | ||||||||||
2.7 |
FP2-16XD2 |
4.13 | ||||||||||
2.9 |
FP2-16XD2 |
1.5 | ||||||||||
2.10 |
FP2-Y16R |
1.3 |
1.5 | |||||||||
2.13 |
FP2-AD8 |
6.13 | ||||||||||
2.14 |
FP2-AD8 |
1.4 |
