Определение устойчивости замкнутой АСР

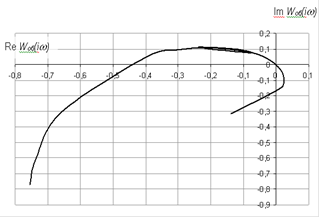

Рис. 3. КЧХ разомкнутой системы с ПИ - регулятором

Используя данные таблицы 6, исследуем замкнутую систему на устойчивость. Соответствующие годографы КЧХ разомкнутых систем представлены на рис. 2 и 3.

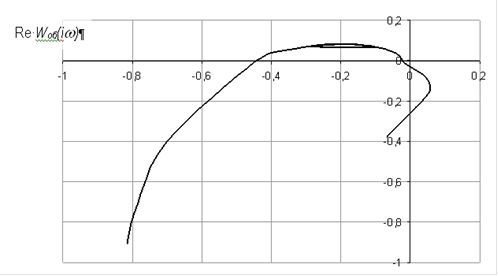

Рис. 4. КЧХ разомкнутой системы с ПИД - регулятором

Применяя критерий Найквиста к фрагменту годографа КЧХ разомкнутой системы, представленному на рис. 3, можно сделать вывод об устойчивости замкнутой системы с ПИ-регулятором, т.к. данный годограф не охватывает точку с координатами (-1, i0).

Об устойчивости замкнутой системы с ПИД-регулятором можно сделать вывод из рис. 4, т.к. и в этом случае годограф КЧХ разомкнутой системы не охватывает точку (-1, i0).

Определим теперь, выполняется ли для замкнутой системы ограничения на запас устойчивости, с этой целью необходимо построить график АЧХ замкнутой системы .

Для запаса устойчивости используем показатель колебательности замкнутой системы Мкл , значение которого определяется выражением:

(10)

Считают, что замкнутая система обладает требуемым запасом устойчивости, если выполняется следующее ограничение:

, (11)

где - предельно допустимое значение величины . На практике часто принимают, что (12)

Для построения графика АЧХ также используем программу CHASTXAR и данные из таблиц 1а, 1б и 2. Результаты расчётов сведём в таблицу 7.

АЧХ замкнутой системы

Таблица 7

Значения частот, w

Запас устойчивости

АЧХ замкнутой системы с ПИ - регулятором, Аlх(w)

АЧХ замкнутой системы с ПИД - регулятором, Аlх(w)

1,8

1,3341

1,3174

2,0

1,4412

1,4157

2,5

1,5839

1,6152

3,2

0,6449

0,7804

3,4

0,4479

0,5344

3,6

0,3063

0,3596

3,8

0,2003

0,2317

4,0

0,1172

0,1337

4,1

0,3372

0,4006

4,2

0,2219

0,2593

4,3

0,1295

0,1487

4,4

0,0517

0,0584

4,5

0,0174

0,0193

4,6

0,0821

0,0898

4,7

0,1462

0,1574

5,0

0,3723

0,3804
