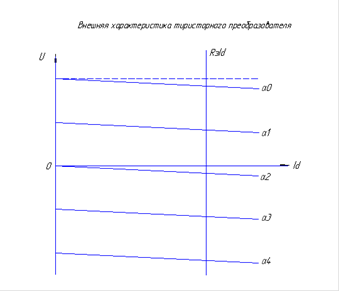

Внешние характеристики тиристорных преобразователей

Для реверсивных преобразователей с согласованным управлением, из закона согласования следует, что

где - угол управления выпрямительной группой вентилей; - угол управления инверторной группой вентилей преобразователя, следует, что

Уравнение линии предельного режима инвертирования.

где δ - угол запаса инверторного режима.

Уравнение внешней характеристики преобразователя в инверторном режиме:

где - угол опережения инвертора.

4.4 Электромеханические характеристики двигателя

Уравнение электромеханической характеристики двигателя постоянного тока с независимым возбуждением, в области непрерывных токов, имеет вид:

где: - максимальное значение ЭДС преобразователя при α = 0;

RЭ - эквивалентное активное сопротивление преобразователя;

- падение напряжения на тиристоре;

n - количество работающих тиристоров одновременно;

С - коэффициент электродвигателя:

где: UН, IН, - номинальные значения напряжения, тока и частоты вращения двигателя.

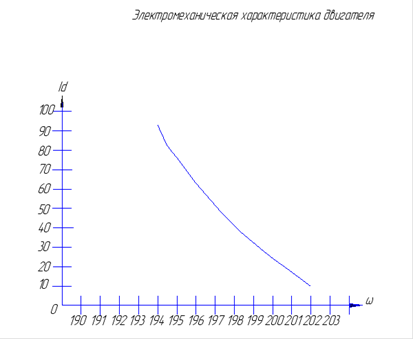

Задаваясь значениями тока двигателя Id , по уравнению определяем значения частоты вращения двигателя , и строим электромеханическую характеристику .

Id

10

35

50

60

75

80

92

202.2199.9198.6197.7196.4195.9194.9

Перейти на страницу: 1 2
