Расчет диаграммы направленности облучателя

Из всего многообразия типов и видов облучателей наиболее предпочтительными для нашего проекта является круглый волновод с переходом в конический рупор. Задача состоит в определении и графическом отображении главного бокового лепестка конического рупора. Используя этот лепесток необходимо убедиться, что ширина ДН облучателя уложена в угол ц2. рисунок 2.4 содержит данные для определения главного лепестка. на нем указаны углы и с осью рупора ,соответствующего различным уровням главного лепестка.

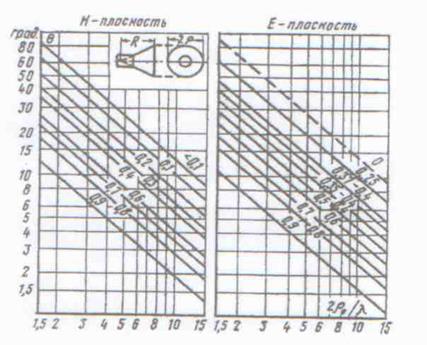

Рисунок 2.4

Для того чтобы построить ДН облучателя нужно работать по следующему алгоритму (согласно рис 2.4) на оси абсцисс откладываем полученное значений отношения , затем, проведя нормаль к оси рупора, получаем значения углов. Как видно из графиков, ширина ДН облучателя имеет малое значение.

Рассчитаем ДН в Е- плоскости и Н- плоскости, соответственно по следующим формулам:

, где ,

Графическое представление диаграмм направленности облучателя изображено ниже. При этом можно увидеть, что в обеих плоскостях ширина главного лепестка уложена в угол ц2=410.

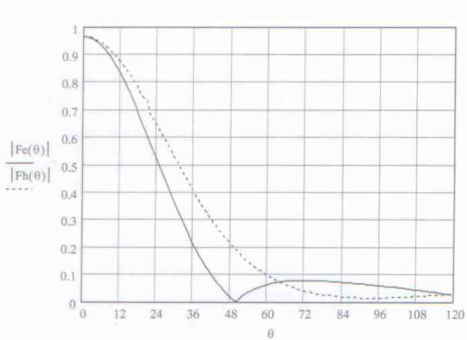

Рисунок 2.5. Диаграмма направленности облучателя в Е-плоскости и Н-плоскости
