Системы мониторинга

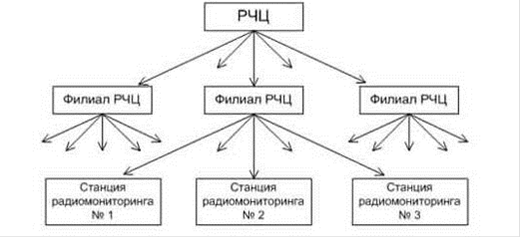

Рисунок 3.2 - Структурная схема организации РЧЦ федерального округа

Для обеспечения централизованного управления автоматизированная система также должна подчиняться иерархическому принципу, при котором каждый нижний уровень системы работает под управлением узла вышестоящего уровня. Система должна быть масштабируемой, способной работать при появлении новых узлов или уровней. Программное обеспечение узла - сервер радиоконтроля (РК), расположенный на более высоком уровне, должен иметь возможность получения информации, хранящейся на подконтрольных серверах РК, а также оперативный доступ к их аппаратуре радиоконтроля (при наличии канала связи с достаточной пропускной способностью). При этом для обеспечения быстрого реагирования на местные условия должна сохраняться возможность выполнения задач радиоконтроля, инициированных на нижних уровнях иерархии, с возможностью контроля результатов их выполнения на верхнем уровне. Lpg cellu keymodule 2 купить lpg cellu m6 купить.

Структура управления в автоматизированной системе представлена на рисунке 3.3.

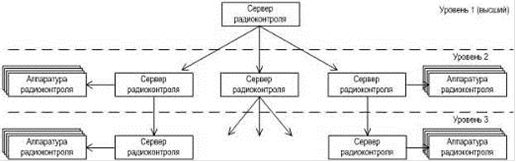

Рисунок 3.3 - Структурная схема автоматизированной системы мониторинга

Возможны три варианта управления в системе - по первому варианту вышестоящий сервер РК управляет только подчиненными серверами, по второму варианту сервер РК управляет только подключенной к нему измерительной аппаратурой, наконец, по третьему варианту сервер радиоконтроля должен управлять подчинёнными серверами и подключенной к нему аппаратурой, Например, сервер РК, территориально размещенный в центральном здании филиала РЧЦ, управляет серверами PK, расположенными на стационарных станциях радиомониторинга. В свою очередь, сервер РК стационарной станции управляет измерительной аппаратурой, находящейся на станции. Кроме того, стационарной станции могут быть приданы мобильные или носимые средства радиомониторинга. В этом случае сервер РК стационарной станции помимо подключенной к нему измерительной аппаратуры управляет сервером РК мобильной или носимой станции.

Основные функции сервера РК:

выполнять задачи радиоконтроля в ручном (интерактивном), автоматическом (программном) и фоновом режимах;

- предоставлять пользовательский интерфейс для постановок задач радиоконтроля, контроля процесса их выполнения, отображения результатов, формирования отчетов по результатам работы;

осуществлять постановку типовых задач РК на дистанционно управляемых постах радиоконтроля в рамках иерархической системы;

управлять измерительным оборудованием на стационарных, мобильных и портативных станциях радиоконтроля.

Чтобы повысить унификацию программного обеспечения, упростить развертывание, сопровождение и обслуживание автоматизированной системы, целесообразно применять на всех ее узлах однотипные унифицированные серверы РК. В состав каждого сервера РК должна входить типовая база данных радиоконтроля (БД РК), которая является универсальным средством хранения данных в системе радиомониторинга. Структура типовой БД РК едина для всех серверов, но ее наполнение зависит от уровня иерархии, на котором находится сервер. База данных обеспечивает передачу результатов вверх по иерархической лестнице от удаленных серверов на верхние уровни системы, содержит информацию о территориально частотном плане для данного района, необходимую для выполнения задач радиомониторинга. Наличие БД РК позволяет серверу РК выполнять задачи радиоконтроля, поставленные сервером РК более высокого уровня, даже в тех случаях, когда между ними нет постоянно действующей линии электронного обмена данными.

Помимо БД РК в составе сервера РК имеются программные подсистемы (блоки), основными из которых являются:

администрирования;

- оперативной работы;

типовых задач радиоконтроля;

формирования отчетов;

картографии и навигации;

сбора данных.

Структурная схема сервера РК представлена на рисунке 3.4.

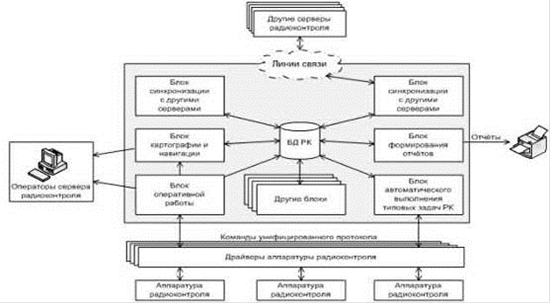

Рисунок 3.4 - Структурная схема сервера РК

Блок администрирования обеспечивает редактирование полей, таблиц и справочников БД РК. задание сценария работы сервера РК, определяемого уровнем его иерархии, доступной аппаратурой и соединениями с другими серверами.

Блок оперативной работы предоставляет оператору доступ к выбранной измерительной аппаратуре, подключенной к данному серверу РК или другим серверам, обеспечивает выполнение измерений и визуализирует их результаты в реальном времени, сохраняет задания и результаты измерений в базе данных.
