Описание узлов 16 разрядного счетчика

Для преобразования булевой алгебры используют некоторый набор логических выражений. Существуют специализированные ИМС, разработанные методами интегральной технологии специально для получения требуемой логической зависимости.

Помимо специализированных ИМС имеется уникальный набор логических элементов, обеспечивающий реализацию любых логических функций. К этому набору относят: инвертор, конъюнктор , дизъюнктор; повторитель; И-НЕ; ИЛИ-НЕ; исключающее ИЛИ; И-ИЛИ-НЕ; запрет и др.

Для описания узлов шетнадцати разрядного счетчика необходимо знать на каких элементах он строится.

Счетчик - это устройства предназначенные для подсчета числа сигналов, поступающих на его вход и фиксация этого числа в виде кода хранящегося в триггерах. Количество разрядов счетчика определяется наибольшим числом, которое должно быть получено в каждом конкретном случае. Для подсчета и выдачи результата счетчики имеют один вход и n выходов, где n-количество разрядов. В общем случае счетчик имеет 2ⁿ устойчивых состояния, включая и 0-е. Количество устойчивых состояний называется коэффициентом пересчета счетчика (М= 2ⁿ). Далее будет рассмотрены некоторые из видов счётчики.

· Суммирующие счетчики

Суммирующий счетчик должен функционировать так, чтобы при поступлении на его вход одного импульса записанное в нем число увеличилось на единицу. Принцип построения суммирующего счетчика следует из правила прибавления к двоичному числу единицы. В соответствии с этим правилом, например, трехразрядный счетчик должен последовательно принимать состояния 000, 001, 010, 011, 100, …, 111.

Видно, что триггер младшего разряда переключается каждым счетным импульсом, т.е. входом счетчика служит вход этого триггера. Состояния второго и третьего триггеров меняются соответственно каждым вторым и четвертым импульсом. Это обеспечивается последовательным соединением триггеров.

Из правила прибавления к двоичному числу единицы также известно, что изменение значения i-го разряда происходит тогда, когда до прибавления очередной единицы все предыдущие разряды были единицами. Отсюда следует правило: если триггеры имеют прямой счетный вход, то он подключается к инверсному выходу предыдущего триггера; если имеет инверсный вход, то он подключается к прямому выходу.

Иллюстрирующий пример трехразрядного суммирующего счетчика с временными диаграммами работы и условным изображением приведен на рисунке 1.1. Счетчик может принимать 8 различных состояний, которые

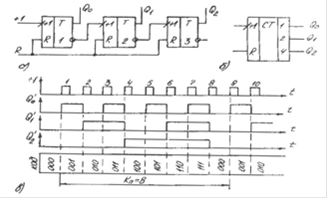

Рисунок 1 - схема (а), условное графическое обозначение (б) и (в) временные диаграммы трехразрядного суммирующего счетчика с последовательным переносом повторяются через каждые 8 входных импульсов (Kn=8).

С наибольшей частотой переключается триггер младшего разряда, следовательно, разрешающая способность счетчика определяется временем задержки переключение триггера (Тст=Ттг). Это положение распространяется на все типы двоичных счетчиков.

Данный счетчик называют счетчиком с последовательным переносом, так как переключение триггера i-го разряда происходит в результате последовательного переключения всех предыдущих триггеров младших разрядов, т. е. информация распространится по цепочке триггеров последовательно.

· Вычитающие счетчики

При подаче на вход вычитающего счетчика одного счетного импульса ранее записанное в нем число уменьшается на единицу. Принципы построения вычитающих счетчиков основаны на правилах вычитания двоичных чисел и отличаются от принципов построения суммирующих счетчиков лишь тем, что если триггеры имеют прямой вход +1, то его подключают к прямому выходу предыдущего триггера, если вход инверсный, то подключают к инверсному выходу. Пример данного счетчика можно увидеть на рисунке 1.2.

Рисунок 1.2. - вычитающий счетчик
