Выбор устройств синхронизации

В дальнейшем состояние триггера Т2, Т3 определяется напряжением огибающей биений, а состояние элементов запрета очерёдностью следования сигналов с элементов контроля разности частот и времени опережения. При напряжении огибающей биений меньшем запирающего напряжения на резисторе R23, транзистор Т2 запирается, Т3 - отпирается, и элементы запрета получают питание Затем при срабатывании элементов времени опережения конденсатор С16, разряжаясь по цепи Т10, R39, С14, Т5, В23, выдаёт на вход элементов запрета импульс времени опережения. Транзистор Т5 запирается, транзистор Т6 отпирается, и элементы запрета срабатывают. Состояние триггера Т11, Т12 изменяется, и выходное реле РП1 срабатывает.

Изменения напряжений и частот генераторов за время синхронизации могут быть кратковременными и длительными. При любых изменениях напряжений до значений, превышающих уставку транзистор Т1 запирается и состояние триггера Т2, Т3 меняется (Т2 открыт). В этом состоянии его удерживает триггер Т25, Т26 (Т25 открыт, Т26 закрыт). При уменьшении разности напряжений генераторов запрещающий сигнал с транзистора Т1 снимается. Но запрет на синхронизацию не будет снят до тех пор, пока триггер Т25, Т26 не изменит своего положения. В конце периода биений элементы времени опережения возвращаются в состояние покоя. Ток разряда С23 по цепи Т9, R39, R83, R84, В34 изменяет состояние триггера Т25, Т26 (Т25 закрывается) и Т2 запирается. Тем самым исключаются ошибочные срабатывания устройства при кратковременных изменениях напряжения за время с момента подачи питания на элементы запрета до зоны опережения.

При изменениях частот генераторов до значений, превышающих уставку, момент подачи питания на элементы запрета отдаляется в зону опережения. Импульс времени опережения не изменяет состояние элементов запрета, и устройство не срабатывает. С момента включения устройства при значениях разности частот генераторов, превышающих уставку, в работу вступают элементы подгонки частоты. Если генератор А2, В2, С2 принят в качестве работающего с частотой меньшей частоты подключаемого генератора А1, В1, С1, то сигнал на первом входе С17, R48, R49 будет опережать сигнал на втором входе С20, R69, R70. В этом случае первая часть схемы вырабатывает импульс на уменьшение частоты подключаемого генератора. Реле РП3 срабатывает и замыкает цепь серводвигателя. При обратном соотношении частот генераторов работает вторая часть схемы. Она вырабатывает импульс на увеличение частоты подключаемого генератора.

Рис.6 Функциональная схема устройства УСГ-1П

ФБ - функциональный блок (обеспечивает питанием остальные блоки и вырабатывает сигнал суммарного напряжения и производной суммарного напряжения);

БКН - блок контроля разности напряжения (имеет уставку 8±2% UH);

БПЧ - блок подгонки частоты;

БКЧ - блок контроля разности частот (имеет уставку 0,8±0,2 Гц при частоте сети 50 Гц. Представляет собой триггер, ячейку логического умножения, получающую питание от БКН, а запускающий импульс от ФБ);

БЗ - блок запрета (выдаёт сигнал каждый раз, когда суммарное напряжение равно «0»);

БВО - блок времени опережения (выдаёт сигнал каждый раз, когда суммарное напряжение равно «0»);

ВБ - выходной блок.

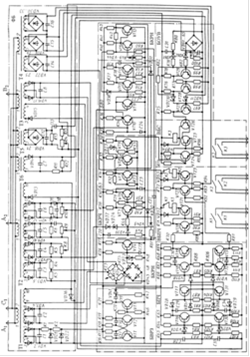

Принципиальная схема устройства УСГ-1П приведена на рис.7.

Основные технические характеристики:

Устройство рассчитано для работы в условиях:

) длительных колебаний напряжения ±5% и частоты ±2,5%;

) кратковременных колебаниях напряжения от -25 до +13% и частоты от -6 до +4%;

) температуры окружающей среды от 0 до 50ОС;

) относительной влажности 95±3% при температуре 40±2%.

Рис. 7

Устройство может настраиваться на следующие уставки:

) по разности напряжений работающего и подключаемого генераторов, выше которой наступает запрет на синхронизацию: ΔU = 8 ± 3% UH;

) по разности частот, выше которой наступает запрет на синхронизацию. Уставки по разности частот для основного и резервного каналов в зависимости от времени опережения:
