Пример расчета ЭМС сотовых систем связи

Для пары БС CDMA - БС EGSM: BR > BT, следовательно, по табл. 4.5 коррекция на ширину полосы пропускания равна 0.

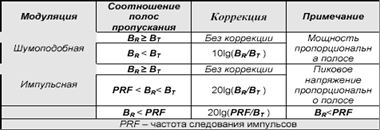

Табл. 4.5 - Коэффициент коррекции

Чувствительность приемника.

Чувствительность приемника МС CDMA: -120,65 дБ.

Чувствительность приемника БС EGSM: -107 дБ.

Выигрыш в отношениях S/N и I/N при детектировании.

Выигрыш в отношениях S/N и I/N в приемнике МС CDMA при детектировании составляет 23 дБ.

Так как в приемнике БС EGSM не предусмотрено никаких специальных средств или приемов по выделению сигналов при детектировании, то отношения S/N и I/N останутся такие же, как и на входе детектора.

Отношение S/N и I/N на выходе детектора.

Отношения S/N для полезного сигнала и I/N для помехи с помощью табл. 4.6, просуммировав данные соответствующих столбцов, беря значения строки 21 (чувствительность приемника) со знаком “минус”.

. Отношение сигнал/(помеха+шум).

Определяется по итоговым данным строки 23 табл. 4.6 следующим образом:

/(N+I)=S/N - I/N.

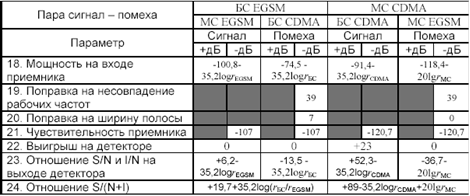

Табл. 4.6 - Отношение S/N и I/N на входе детектора приемника

Оценка условий обеспечения ЭМС

Для пары БС CDMA - БС EGSM.

Минимально допустимый уровень сигнала, при котором обеспечивается приемлемое качество речи, в системе EGSM равен 9 дБ. Это значит, что расстояние между МС и БС системы EGSM, rEGSM, при котором уровень сигнала будет больше 9 дБ, находится из условия:

,2-35,2logrEGSM > 9 дБ;< 832 м.

Расстояние rБС между источником и рецептором помехи для пары БС CDMA - БС EGSM, при котором она может влиять на соотношение S/(N+I), можно найти из неравенства:

,5 -35,2logrБС>0;БС < 413 м.

Если rБС< 413 м, то необходимо оценить уровень S/(N+I), который должен быть больше 9 дБ:/(N+I) = 19,7+35,2log(rБС/rEGSM) ≥ 9 дБ.

Для пары МС EGSM - МС CDMA.

Минимально допустимый уровень сигнала, при котором обеспечивается приемлемое качество речи, в системе CDMA равно 5,5 дБ. Внутрисистемные помехи в системе CDMA поднимают минимально допустимый уровень сигнала на 8 дБ. Это значит, что расстояние между МС и БС системы EGSM, rCDMA, при котором уровень сигнала будет больше 5,5+8=13,5 дБ, находится из условия:

,3-35,2logrCDMA > 13,5 дб;< 12,7 км.

Расстояние rМС между источником и рецептором помехи для пары БС CDMA - БС EGSM, при котором она может влиять на соотношение S/(N+I), можно найти из неравенства:

,7 - 20lgrМС >0;МС< 15 м.

Если rМС< 15 м, то необходимо оценить уровень S/(N+I), который должен быть больше 13,5 дБ:

-35,2logrCDMA+20lgrМС ≥ 13,5 дБ.

При оценке ЭМС сетей CDMA и EGSM не были учтены потери сигналов на проникновение в здания, автотранспорт и т.д. Влияние этих потерь уменьшает зону обслуживания сотовых сетей связи, но не сказывается на уровнях мешающих сигналов МС EGSM и БС CDMA. Антенны БС обеих систем располагаются на улице, следовательно, потери на проникновение сигнала от БС CDMA к БС EGSM отсутствуют. Расстояние, при котором сигнал МС EGSM может влиять на приемник МС CDMA - невелико, а значит можно считать, препятствия (а следовательно и потери на проникновение) между ними отсутствуют.

Выводы по результатам оценки ЭМС систем EGSM-900 и CDMA-800 в Москве.

Разнос БС CDMA и EGSM на расстояние 410 и более метров, обеспечивает ЭМС БС этих систем. Это расстояние можно уменьшить, применяя специальные преселекторы и/или фильтры.

Разнос МС CDMA и EGSM на расстояние 15 и более метров обеспечивает ЭМС МС этих систем. Но, т.к. расстояние между МС - случайный фактор, обеспечить защитное расстояние между МС - нельзя. Если принять, что МС будут находиться на расстоянии не ближе 0,5 м, то из-за мешающего сигнала МС EGSM, зона обслуживания БС CDMA уменьшается:

-35,2logrCDMA+20lg0,005 ≥ 13,5;≤ 6,9 км.

Если учитывать потери на проникновение в здания, автотранспорт и т.д., равные 20 дБ, то на уровень помехи они не скажутся (расстояние между МС 0,5 м, следовательно, ни о каких потерях проникновения не может быть и речи), а зона обслуживания БС CDMA составит:
