Пример расчета ЭМС сотовых систем связи

т.к. расстояние между МС и БС меньше 20 км, то α = 1;

= 69,6 + 26,2log(881,25) - 13,82log(30) + 1·[44,9 - 6,55log(30)] · logrCDMA+1,3 - 0;= 69,6 + 77,2 - 20,41 + 35,2· logrCDMA + 1,3 = 127,7 + 35,2·logrCDMA.

Для трассы распространения МС EGSM - МС CDMA.

Для оценки ЭМС МС систем связи с различными методами разделения каналов при их пространственном разнесении в пределах прямой видимости, целесообразно использовать модель распространения сигналов в свободном пространстве.

Несущая частота передатчика МС EGSM: fМС EGSM = 889,6 МГц.

А=32,441 + 20lgrМС + 20lgf =32,441 + 20lgrМС + 20lg889,6;

А = 91,42 + 20lgrМС, [дБ].

Где rМС - расстояние между мобильными станциями CDMA и EGSM, км.

Замирание сигнала.

В формулах Хаты потери на замирание полезного сигнала лежат в пределах 3,5 - 17 дБ, в зависимости от расстояния и распространения выше или ниже уровня крыш. Т.к. расстояние между БС и МС - не определенно, а сигнал может идти как выше уровня крыш, так и ниже, то берем наибольшие потери на замирание 17 дБ.

Для «худшего случая» потери на замирание мешающих сигналов берем 0 дБ.

Потери в атмосферных осадках сказываются на частотах выше 5 ГГц. На частотах ниже 5 ГГц потери практически отсутствуют.

Суммарные потери на трассе распространения подсчитываются с помощью таблицы сложением значений всех строк.

Табл. 4.2 - Потери на трассе распространения

Характеристики рецептора

Коэффициент усиления приемной антенны.

КУ антенны МС - 0 дБ, КУ антенны БС - 14 дБ.

Уменьшение коэффициента усиления приемной антенны в направлении передатчика.

Секторная антенна БС EGSM должна обеспечивать примерно одинаковое усиление во всех направлениях, в т.ч. и направлении на БС CDMA. Следовательно, уменьшение КУ антенны БС EGSM принимаем равное 0 дБ. Антенна МС является всенаправленной, поэтому уменьшение КУ антенны МС CDMA принимаем равным 0 дБ.

Уменьшение коэффициента усиления антенны из-за рассогласования поляризации.

Принимаем равными 0 дБ.

Потери в фидере приемного тракта.

Для приемника БС EGSM: 3 дБ.

Для приемника МС CDMA: 0 дБ.

Суммарное усиление антенны определяется с помощью таблицы путем суммирования значений для сигнала и помехи всех строк таблицы:

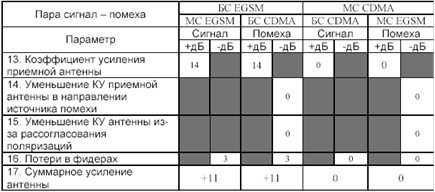

Табл. 4.3 - Суммарное усиление антенны рецептора

Мощность на входе приемника определяется по результатам проведенных расчетов по таблице[4].

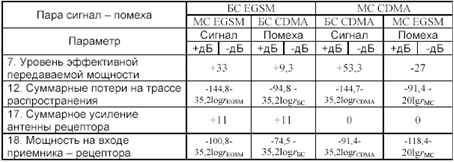

Табл. 4.4 - Мощность на входе приемника

Поправка на несовпадение рабочих частот.

Полоса пропускания на уровне 3 дБ передатчика МС EGSM: BT = 6 МГц.

Полоса пропускания на уровне 3 дБ приемника МС CDMA: BR = 1,2 МГц.

Несовпадение частоты приема МС CDMA и передачи МС EGSM равно:

ΔF = 889,6 - 881,25 = 8,35 МГц.

Параметр B позволяющий использовать графики на рис. 4.1 равен:= (BR + BT)/2 = (6+1,2)/2 = 3,6 МГц.

По графику на рис. 4.1 поправочный коэффициент К(ΔF, В) ≈ -39 дБ.

Полоса пропускания на уровне 3 дБ передатчика БС CDMA: BT = 1,2 МГц.

Полоса пропускания на уровне 3 дБ приемника БС EGSM: BR = 6 МГц.

Несовпадение частоты приема БС EGSM и передачи БС CDMA равно:

ΔF = 889,6 - 881,25 = 8,35 МГц.

Параметр B позволяющий использовать графики на рис. 4.1 равен:= (BR + BT)/2 = (6+1,2)/2 = 3,6 МГц.

По графику на рис. 4.1 поправочный коэффициент К(ΔF, В) ≈ -39 дБ.

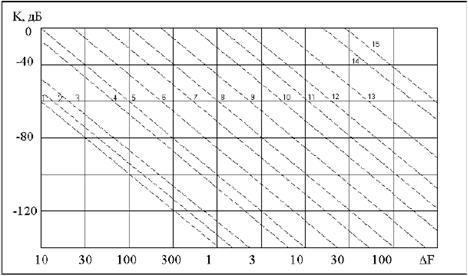

Рис. 4.1 - Коэффициент коррекции из-за разности частот между приемником и передатчиком[4]

Поправка на ширину полосы частот.

Для пары МС EGSM - МС CDMA: BR < BT, следовательно, по табл. 4.5 коррекция на ширину полосы пропускания равна 10lg(BR / BT) = 10 lg(1,2/6) = -7 дБ.
