Для неполярного конденсатора Ср1 выбираем тип К10-50 на 5,6 нФ ± 5 % размеры которого составляют L = 1,3 мм, В = 1,5 мм.
Рассчитываю площадь, занимаемую всеми конденсаторами:
Рассчитываю площадь, занимаемую транзисторами:
Затем определяю площадь, занимаемую всеми элементами схемы. Общая площадь, занимаемая всеми элементами схемы:
=SТ+SR+Sc=0,0136+0,15861+0,3429=0,51511 см2. (31)
где SТ - площадь, занимаемая транзисторами; SR - площадь, занимаемая резисторами; SC - площадь, занимаемая конденсаторами.
Учитывая площадь соединений, промежутки между элементами и расстояние от края подложки, следует увеличить суммарную площадь в 3-4 раза.
S= 4 .0,51511 ≈ 1,03022 см2.
Затем выбираю стандартную подложку, учитывая рекомендуемые размеры плат приведенные в таблице 4 [1], размеры которой составляют 16 мм х 10 мм (SП = 1,6 см2). Выбираю масштаб 10:1.
Топологический чертёж гибридной ИМС представлен на рисунке 3.5.
Для удобства свожу рассчитанные и увеличенные значения размеров элементов в сводим в таблицу 3.3.
Таблица 3.3
Элементы |
Рассчитанные размеры, А х В, мм |
Размеры в масштабе, А х В, мм |
VT1 |
1,0 х 1,0 |
10,0 х 10,0 |
VT2 |
0,6 х 0,6 |
6,0 х 6,0 |
Rс |
8,2 х 1,1 |
82 х 11 |
Rк |
0,53 х 1,1 |
5,3 х 11 |
Rэ |
0,53 х 1,0 |
53 х 11 |
Rз |
3,1 х 1,55 |
31,0 х 15,5 |
Cср1 |
1,3 х 1,5 |
13 х 15 |
Cср2 |
3,4 х 1,9 |
34 х 19 |
Cср3 |
3,4 х 1,9 |
34 х 19 |
Cк |
Sск =19,42 мм2 |
13,9 х 14 |

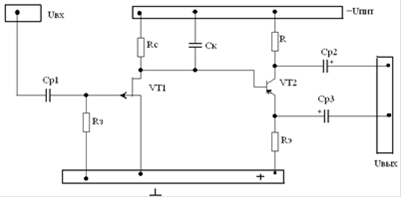

Рисунок 3.3 Преобразованная принципиальная схема

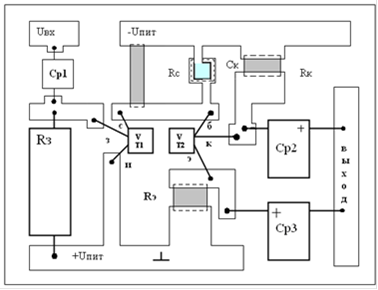

Рисунок 3.4 Топология гибридной ИМС двухкаскадного усилителя
