Расчет геометрической дальности распространения акустических лучей

Расчет начального угла входа лучей в первый слой произведем исходя из предполагаемой глубины объекта промысла (~210 м) и заглубления антенны. Рассчитаем установочный угол наклона антенны:

b=arcsin((210-4)/Rmax)

b=10,53

где Rmax-энергетическая дальность действия гидролокатора рассчитанная в первом разделе.

Так как значение первоначального угла наклона антенны получилось достаточно малым, то расчетным значением пренебрегаем и устанавливаем половину ширины диаграммы направленности, то есть b=7.

Значение угла входа луча q=90-b

Для каждого последующего слоя значение q можно получить, если воспользоваться законом Снеллиуса

Ci/sinqi=C(i+1)/sinq(i+1) ; q(i+1)=arcsin(C(i+1)*sinqi/Ci).

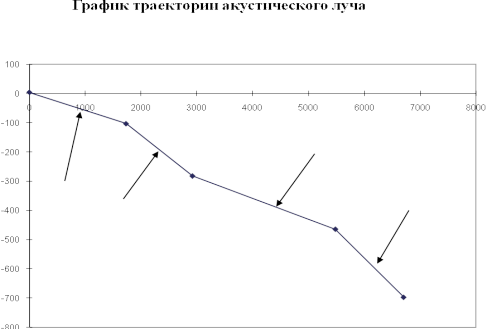

По рассчитанным данным строится траектория акустического луча исходя из задания на курсовую работу.
