Второй направленный ответвитель

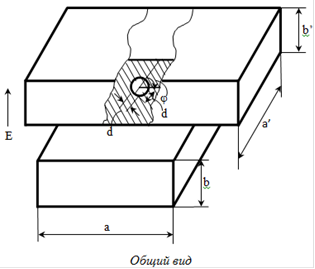

Рисунок 2.10. Общий вид направленного ответвителя

Рисунок 2.11. Эквивалентная схема направленного ответвителя

Для предварительного расчёта последнего направленного ответвителя, использовано понятие восьмиполюсной системы. Любое соединение четырёх смежных волноводов, в каждом из которых распространяется только один тип волны, называется восьмиполюсной волноводной системой, или волноводным восьмиполюсником. Так же называется любое сочленение трёх смежных волноводов, в одном из которых могут распространяться два типа волн, тогда как в остальных двух может существовать лишь волна одного типа.

Полное описание волн, распространяющихся в таких системах, может быть произведено при замене волноводов эквивалентными линиями передачи, а области сочленения - восьмиполюсниками с сосредоточенными постоянными. Четыре линии передачи и цепи с сосредоточенными постоянными составляют эквивалентный восьмиполюсник, характеризующий коэффициенты передачи и отражения к. с. в. и другие свойства всей системы [7]. Для количественной характеристики линий передачи требуется знание их волновых сопротивлений и длины распространяющихся в них волн. Восьмиполюсник, в общем случае, характеризуется десятью параметрами схемы и положением четырёх сечений, в которых сочленяются линии передачи. Число необходимых параметров схемы может быть значительно уменьшено, если система обладает геометрической симметрией. Величины сопротивлений элементов, приводимых ниже восьмиполюсников, нормируются к волновому сопротивлению одной из линий передачи.

Данный направленный ответвитель представляет собой два смежных прямоугольных волновода, связанных небольшим круглым отверстием.

Расчёт параметров эквивалентной схемы для сцентрированного круглого отверстия диаметра d

Соединение двух смежных прямоугольных волноводов, связанных небольшим круглым или эллиптическим отверстием, прорезанным симметрично в бесконечно тонкой широкой стенке, показано на рисунке 2.12. (в прямоугольных волноводах распространяется волна Н 10) [5].

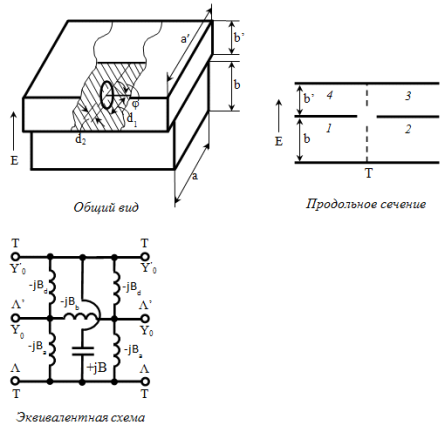

Рисунок 2.12.

Параметры эквивалентной схемы. В сечении Т для эллиптического и круглого отверстия ориентированного под углом ц.

Нормированная выходная волновая проводимость эквивалентной схемы

где Y0 - нормирующий делитель, проводимость волновода для волнытипа H10, См;

а - ширина нижнего канала волновода, м;

b - высота нижнего канала волновода, м;

а’ - ширина верхнего канала волновода, м;

b’ - высота верхнего канала волновода, м;

Ʌ - длина волны в верхнем волноводе, м;

Ʌ’- длина волны в нижнем волноводе, м.

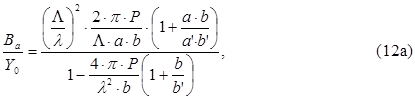

Нормированные реактивные проводимости эквивалентной схемы

где Р, М - коэффициенты для круглого отверстия, м 3;

л - длина волны в свободном пространстве, м;

d1, d2 - размеры эллиптического отверстия, м;

d - диаметр круглого отверстия, м.

Длина волны в верхнем волноводе:
