Схемы модуляции

Оборудование стандарта EEE 802.15.4b может работать в трех частотных диапазонах: 868 МГц в Европе, 915 МГц в США и 2,4 ГГц во всем мире.

В диапазонах 868 МГц и 915 МГц полосы используются три дополнительных схемы модуляции: двоичная фазовая манипуляция BPSK, квадратурная фазовая манипуляция со сдвигом OQPSK и технология расширения спектра методом параллельных последовательностей (Parallel Sequence Spread Spectrum, PSSS), что показано в таблице.

В зависимости от схемы модуляции радиооборудование может поддерживать различные скорости передачи данных: 250 Кбит на частоте 2,4 ГГц, от 20 кбит до 250 кбит на частоте 868 МГц и от 40 Кбит до 250 Кбит в диапазоне 915 МГц. На рисунке ниже показано распределение каналов в соответствии со стандартом IEEE 802.15.4b, в соответствии с которым в диапазоне 868 МГц организуется только один канал, 10 каналов на 915 МГц и 16 каналов на 2,4 ГГц. Центральные частоты этих каналов fc определяются следующим образом:

fc = 868,3 [МГц], k = 0;

fc = 906+2(k-1) [МГц], k = 1, 2,…, 10;

fc = 2405+5(k-11) [МГц], k = 11, 12,…, 26, где k - номер канала [4].

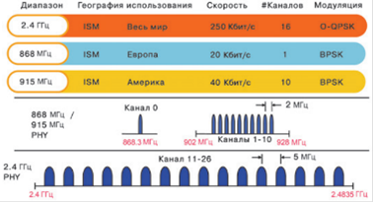

Распределение каналов в стандарте IEEE 802.15.4b
