Разработка комбинационного логического устройства (КЛУ)

Для решения задачи минимизации логической функции применим метод карт Карно. Составим карту Карно для заданной таблицы истинности (таблица 1),

Из таблицы истинности получим карту Карно:

По полученной карте Карно составим логическую функцию Y:

По полученному выражению для Y составим схему КЛУ (рис.3.1), используя логические элементы серии КР1533

74ALS ТТЛШ

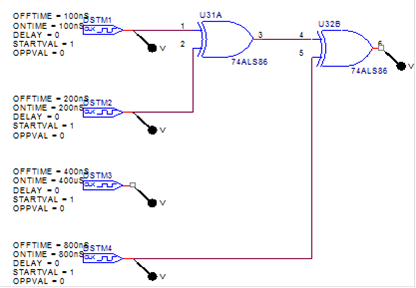

Рис.3.1 Модель КЛУ в OrCAD

Определим частоту генератора:

Для серии К1533 tзадержки=4нс/лэ. В данной схеме Σtзадержки=30нс/лэ. Значит при частоте генератора 100нс в КЛУ завершиться переходной процесс, а также его можно будет наблюдать

По выбранным элементам составим модель преобразователя в системе OrCAD(рис.3.4) и произведём моделирование. Результатом моделирования является диаграмма логических состояний (рис.3.3), подтверждающая адекватность синтезаКЛУ.

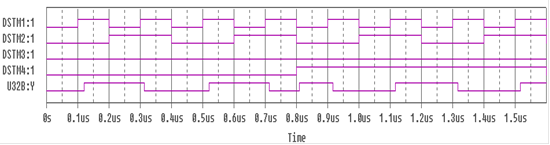

Рис.3.2 Диаграмма логических состояний КЛУ

Определим потребляемый ток: I = P/Uпит = 2мВт/лэ/5В = 0.4мА

Допустимая нестабильность источника напряженная 5%

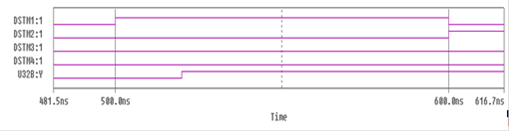

Рис.3.2 Диаграмма логических состояний КЛУ (максимальная задержка=8нс)

Перейти на страницу: 1 2
