Средства защиты от перенапряжений

Для защиты тиристорных преобразователей от коммутационных перенапряжений применяют RC - цепочки, включенные параллельно тиристорам.

Величина емкости RC - цепочек определяется по формуле:

мкФ

где - емкость, мкФ;

- ток, протекающий через тиристор перед началом коммутации, А

- максимальное допустимое обратное напряжение тиристора, В.

Величина емкости конденсатора С2, мкФ, может быть рассчитана по формуле

мкФ

где - намагничивающий ток силового трансформатора, (IХХ=4%)

- номинальный вторичный ток трансформатора, А;

U2H - номинальное вторичное линейное напряжение трансформатора, В;

Кн - допустимая кратность возрастания напряжения на вентилях, обычно Кн= 1,25-1,5.

Резистор R2 должен ограничивать ток через вентили диодного моста при включении.

Величина резистора R2 может быть определена из соотношения, Ом

Здесь - индуктивность фазы вторичной обмотки трансформатора, Гн; С2 - емкость цепи защиты, мкФ.

Диоды моста выбираются по среднему значению прямого тока вентиля , А, и максимально допустимой величине обратного напряжения , В:

Uвм = ∙U2фн

Uвм = 563,4 В

Величину разрядного резистора R3 выбирают из соотношения,Ом

Ом

Мощность резисторов и определяется по условиям надежности.

;

Вт; Вт.

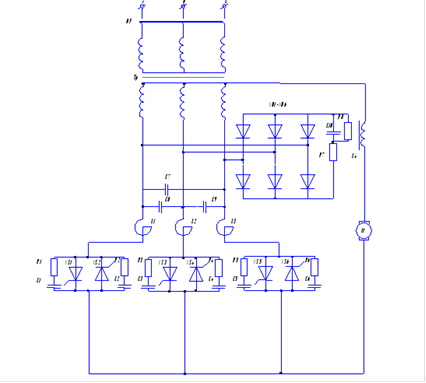

Принципиальная схема тиристорного преобоазователя.
