Расчет силового трансформатора

Zфктр - полное сопротивление фазы трансформатора в режиме короткого замыкания

Uк - напряжение короткого замыкания трансформатора

Iк - ток короткого замыкания

Действующее значение фазного тока вторичной обмотки

Активное сопротивление фазы трансформатора в режиме короткого замыкания

Cosφ - коэффициент мощности трансформатора в режиме короткого замыкания

Сопротивление фазы вторичной обмотки трансформатора

Где Rфтр1 - активное сопротивление первичной обмотки трансформатора

Rфтр2 - активное сопротивление вторичной обмотки, приведенное к параметрам первичной обмотки

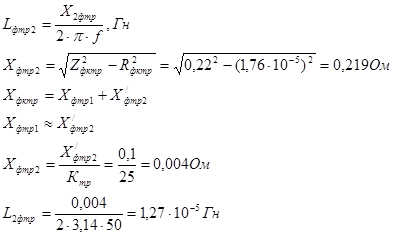

Индуктивность фазы вторичной обмотки
