Разработка однокаскадного малосигнального УНЧ

'вх(унч)=(R2//R3//(Rбэ+R4))β=2.7 кOм

Тогда сопротивление и емкость конденсатора с1 будут равны:

=27Ом

Полное входное сопротивление каскада с транзистором VT1 будет иметь вид:

вх(унч)= R'вх(унч)+Rc1= 2.97 кOм

Сопротивление выхода полное определим из формулы:

Rвых(унч)=R7/2+Rc4

- сопротивление конденсатора с4, которое равно:

=0.1Rвых(унч)

Находим Rвых и подставляем в уравнение сопротивления конденсатора с4.

'вых(унч)=R7/2=455 Oм

Получаем: =45.5Ом и следовательно Rвых(унч)=500Ом

=1/(wc4)

f=0.1kГц

Для нахождения сопротивления и емкости конденсатора с2 примем ошибку создаваемую Rc2 не более 1дБ:

logUb/Ui=-1дБ/Uб=0.122=1/(wc) Rc2=0.122Ri=0.635 Om

С2=200мкФ

Входное сопротивление для каскада с транзистором VT2 найдем из формулы:

Ri=(R5//R6//(Rbe+R8//Rc3))(h21э+1)=50 Ом

По рассчитанным параметрам и выбранным элементам составим модель УНЧ(рис.1.2) в системе OrCAD и произведём моделирование.

Рис 1.2

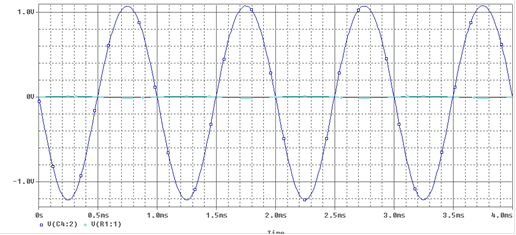

Рис 1.3 Зависимость входного и выходного сигнала Uвх и Uвых от t

Рис. 1.5 Зависимость входного сигнала Uвх от времени t

Рис 1.6 Зависимость выходного сигнала Uвых от времени t

Рис.1.7 ЛАЧХ УНЧ
