Озонометр М-83

Универсальный озонометр М-83 предназначен для измерения общего содержания атмосферного озона с земной поверхности по прямому солнечному свету. Определения основаны на измерении и сравнении интенсивности ультрафиолетового излучения в различных участках спектра: в полосе поглощения озона (220-330 нм) и вне ее. Полученные измерения интенсивности ультрафиолетового излучения рассчитываются далее вручную человеком.

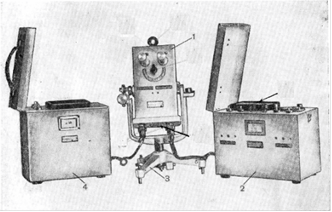

Рисунок 1.2.1. Общий вид озонометра М-83 (1 - приемная часть; 2 - пульт управления; 3 - высотно - азимутальное устройство; 4 - блок питания)

Характеристика:

Диапазон измерения озона: 160 - 600 еД

Напряжение питания: 12 В

Ток потребления: не более 100 мА

Озонометр М-124

Озонометр М-124 измеряет количество ультрафиолетовой радиации (УФР) в полосе поглощения озона, пришедшей из внеземного источника (Солнца). В течение 80х годов озонометр М-83 был значительно доработан и получил наименование М-124. Доработка прибора коснулась в основном механики и электроники, а принципы измерения и метрологические характеристики остались прежними. Полученные измерения интенсивности ультрафиолетового излучения рассчитываются далее вручную человеком.

Рисунок 1.2.2. Озонометр М-124

Характеристика:

Диапазон измерения озона: 150 - 600 еД

Напряжение питания: 12 В

Ток потребления: не более 100 мА

Озонометр Медозон-254/5-ОЕМ

Измеритель концентрации озона «Медозон-254/5-ОЕМ» предназначен для измерения концентрации озона в газовой фазе. Озонометр состоит из собственно озонометра (датчика прибора) и индикатора. Данные измерения концентрации озона выводятся на семисегментный индикатор.

Рисунок 1.2.3. Озонометр Медозон-254/5-ОЕМ

Характеристика:

Диапазон измерения озона: 150 - 600 еД

Напряжение питания: 12 В

Потребляемая мощность: не более 5 Вт

Габаритные размеры прибора: 115х100х40 мм

Габаритные размеры индикатора: 55х35х10 мм

Общая масса прибора: не более 1 кг.

Как видно, в сегодняшнее время для измерения озона используются довольно большие установки со старой аппаратурой. В данном дипломном проекте была рассмотрена возможность создания портативного многоканального тропосферного озонометра с использованием современной аппаратуры для автоматического измерения и сохранения данных на внешний накопитель без необходимости ручного расчета тропосферного озона.
