Дешифратор

Спроектировать комбинационную логическую схему четырех аргументов Х0, Х1, Х2, Х3, реализующую функцию заданную в таблице, используя элементы И, ИЛИ, НЕ с любым количеством входов. Провести минимизацию на основе карт Карно. Для минимизированной схемы подобрать интегральные микросхемы серии 561.

N	a	b	c	d	F
0	0	0	0	0	0
1	1	0	0	0	0
2	0	1	0	0	0
5	1	0	1	0	1
7	1	1	1	0	0
10	0	1	0	1	1
11	1	1	0	1	0
13	1	0	1	1	1
14	0	1	1	1	1
15	1	1	1	1	1

. Составляем уравнение СДНФ:

=abcd+abcd+abcd+abcd+abcd

5 10 13 14 15

Из уравнения мы видим, что нам нужно:

4 х не

х 4 и

х 5 или

2. Изображаем спроектированную схему:

3. Для четырех переменных представляем матрицу 4х4 маркированную в значения переменных.

4. Записываем минимизированное уравнение МДНФ:

Fmin=bcd+abd+abc

-14 14-10 13-5

Из уравнения мы видим, что нам нужно:

2 x не

х 3 или

х 3 и

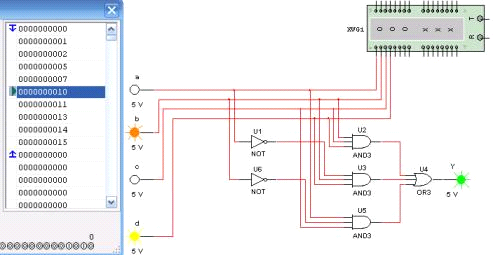

5. Изображаем спроектированную схему:

Вывод: На рисунках наглядно видно как данная схема преобразует значения генератора слов в необходимую нам функцию F : 0001010111. Поставленная задача выполнена.

Заключение

. При проектировании усилителя, я ознакомился с методами расчетов параметров биполярного транзистора с использованием справочных данных, а также проектированию модели рассчитанного усилителя. Основными сложностями считаю расчет h-параметров транзистора для выбранного режима работы, т.к. данный расчет во многом зависит от расчета графоаналитическим методом по справочным ВАХ транзистора. При неверном расчете данных параметров работоспособность схемы при проектировании не гарантируется. В данном случае расчет был произведен верно, получен выходной сигнал заданной формы и получен неплохой коэффициент усиления схемы.
