Расчет динамических характеристик системы управления температурой в варочных колоннах

что вполне допустимо.

Кроме того, переходный процесс на рис. 6.7 достаточно быстро затухает, причем его время затухания составляет 76 секунд.

Отметим также, что график единичного ступенчатого воздействия (6.11) представлен на рис. 6.8.

Рис. 6.8. Единичное ступенчатое воздействие.

В заключении отметим, что при выполнении расчетов динамических характеристик системы управления использовался программный пакет MAPLE 7.

Система Maple предназначена для символьных вычислений, имеет ряд средств и для численного решения дифференциальных уравнений и нахождения интегралов. Обладает развитыми графическими средствами. Имеет собственный язык программирования, напоминающий Паскаль.

Рассмотрим лишь интерфейс пакета, работающего под Windows. Окно Maple содержит многие атрибуты, привычные пользователю других приложений Windows: заголовочную часть, строку ниспадающих меню, панель управления, линейку вертикальной прокрутки, строку состояния и т.д. Основную часть базового окна занимает еще одно окно, в котором обычно располагаются один или несколько рабочих документов (Maple worksheet). В этом же окне могут располагаться окна помощи (рис 6.9-6.11). Состояние ниспадающих и контекстного меню и кнопок на панели управления зависит от того, какое именно окно активно в настоящий момент и месторасположения курсора в окне Maple worksheet.

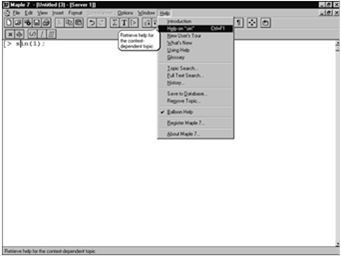

Рис. 6.9. Меню Help справочной системы Maple 7

Рис. 6.10. Начало диалога с системой Maple 7
