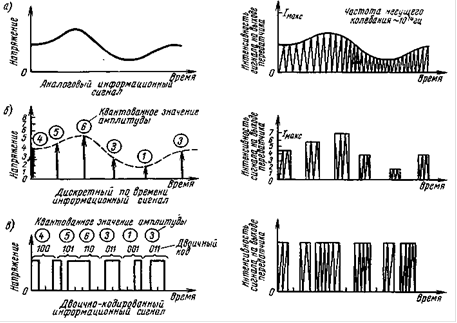

Модуляция излучения

а) аналоговая модуляция по интенсивности (МИ);

б) импульсная модуляция по интенсивности (ИМИ);

в) цифровая модуляция по интенсивности (КИМ-МИ)

Методы модуляции оптического излучения по интенсивности

Рассмотрим методы модуляции излучения в общем виде.

Аналоговые методы. При аналоговой амплитудной модуляции (AM) амплитуда электрического поля оптической несущей пропорциональна амплитуде информационного сигнала. Аналоговая частотная модуляция (ЧМ) характеризуется тем, что мгновенная частота колебания пропорциональна амплитуде информационного сигнала. При аналоговой фазовой модуляции (ФМ) текущая фаза оптического колебания пропорциональна амплитуде информационного сигнала. Аналоговая модуляция по интенсивности (МИ) характеризуется тем, что интенсивность колебания несущей частоты пропорциональна амплитуде информационного сигнала. Аналоговая поляризационная модуляция (ПМ) может быть двух типов: линейная и круговая (циркулярная). При линейной ПМ угол вектора поляризации линейно-поляризованного колебания по отношению к опорному направлению пропорционален амплитуде информационного сигнала; при круговой ПМ отношение интенсивностей несущего колебания «правого» и «левого» поляризованных состояний пропорционально амплитуде информационного сигнала.

Импульсные методы. Непрерывная или квантованная амплитудно-импульсная модуляция (АИМ) характеризуется тем, что амплитуда импульса электрического поля оптической частоты пропорциональна отсчету амплитуды информационного сигнала. Частотно-импульсная модуляция (ЧИМ) может быть непрерывная или квантованная. При этом виде модуляции частота несущей оптических импульсов пропорциональна отсчету амплитуды информационного сигнала. Импульсная модуляция по интенсивности (ИМИ) аналогична АИМ, однако, вместо амплитуды оптического сигнала изменяется его интенсивность. Непрерывная или квантованная широтно-импульсная модуляция (ШИМ) характеризуется изменением длительности оптического импульса в соответствии с отсчетом амплитуды информационного сигнала (начало импульса соответствует моменту отсчета). Непрерывная или квантованная позиционно-импульсная модуляция (ПИМ) характеризуется временной задержкой сигнального оптического импульса относительно опорного импульса; временная задержка пропорциональна отсчету амплитуды информационного сигнала. При счетно-импульсной модуляции (СИМ) число оптических импульсов короткой длительности, укладывающихся в единичный временной интервал, пропорционально амплитуде информационного сигнала.

Цифровые методы. КИМ-ИМ (КИМ-AM) - кодово-импульсная модуляция интенсивности (амплитуды) характеризуется тем, что интенсивность (амплитуда) оптического колебания максимальна, когда передается двоичный знак - «единица», или минимальна при передаче «нуля» в двоичном коде, соответствующем отсчету амплитуды информационного сигнала. КИМ-ЧМ - кодово-импульсная частотная модуляция (манипуляция) характеризуется дискретным сдвигом частоты несущего оптического колебания, одному значению частоты соответствует «единица», Другому - «нуль» двоичного кода, соответствующего отсчету амплитуды информационного сигнала. При КИМ-ФМ кодово-импульсной фазовой модуляции (манипуляции) фаза несущего оптического колебания манипулируется по отношению к опорной фазе на фазовый угол, равный нулю или рад в соответствии с «единицей» или «нулем» двоичного кода, представляющего амплитуду информационного сигнала. КИМ-ПМ - кодово-импульсная поляризационная модуляция (манипуляция) может быть осуществлена в двух вариантах: линейно-ортогональном и циркулярно-ортогональном. В первом случае: «единице» в кодовой комбинации соответствует вертикальная поляризация колебания оптической частоты, а «нулю» - горизонтальная поляризация; во втором случае «единице» соответствует правая круговая поляризация несущего колебания, а «нулю» - левая круговая поляризация.
