Программное обеспечение программируемого логического контроллера

Рис.2.12. Таблица переменных.

Для написания программы управления ПЛК, заходим в командной строке Tools, выбираем пункт Application Browser → Program → Mast task → Sections, правой кнопкой мыши кликаем и выбираем пункт Create .

См. рис.2.13.

Рис.2.13. Окно создания программы и выбор языка программирования.

В открывшемся окне задаем имя (Name), язык программирования (Language), а также при необходимости присваиваем адрес (Address), символьное обозначение (Symbol) и комментарий (Comment). После ввода необходимых данных жмем "Ok". После нажатия "Ok" появляется файл, в котором производим написание программы на языке "Structured text". Рис. 2.14.

Рис.2.14. Окно программы на языке структурный текст "Structured text".

Заходим в командной строке меню Edit, производим Операцию Confirm.

Для загрузки набранной программы в ПЛК, в командной строке меню выбираем PLC → Transfer. После загрузки программы необходимо соединиться РС → PLC.

Далее в командной строке Debug выбираем пункт Run mast task, для запуска записанной программы в ПЛК см. рис 2.15.

Рис.2.15. окно запуска программы записанной в PLC.

После запуска программы чтобы просмотреть текущее значение параметров обрабатываемые ПЛК необходимо создать анимационною таблицу: Application Browser → Animation Tables, правой кнопкой мыши кликаем и выбираем пункт Create . рис.2.16. После создания таблицы вводим адреса созданные в пункте 10.

Рис2.16. Окно создания анимационной таблицы.

Для отображения информации получаемой от датчиков виде графиков (Trends): Application Browser → Runtime screens →

Для создания поля графического отображения, с правой стороны в открывшемся окне "Runtime screens" появилась панель инструментов, выбираем "Rectangle", рисуем прямоугольник. Далее выделяем и кликаем правой кнопкой мыши и выбираем "Properties" рис.2.17.

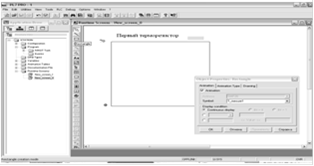

Рис 2.17. Окно создания "Графического отображения".

В открывшемся пункте меню выбираем "Animation", ставим галочку в пункте "Animation", активизируется меню "Symbol", в котором вводиться имя переменной созданной в пункте 10. См. рис.2.18.

Далее выбираем "Animation Type", ставим точку в пункте "Trend Diagram", активизируется стрелка, и далее выбираем в пункте "Line color" цвет графика, в пункте "Thresholds" определяем шкалу измерения, в пункте "Display" определяем временной интервал окна, и далее жмем "Ok", и далее "Confirm". Рис.2.18.

Рис 2.18. Окно создания "Trend Diagram."

Для ввода текста и обозначения созданного объекта (например "Первый терморезистор", см. Рис.2.17) в окне "Runtime screens" с правой стороны окна выбираем заначек "Аа", нарисовав границы текста, и выделив его кликаем правой кнопкой мыши, выбираем пункт "Properties", в открывшемся меню в окне "Text", вводим необходимый текст, шрифт текста и цвет надписи. Рис.2.19.

Рис.2.19. Окно создания "Текстового обозначения"

Для отображения цифрового значения измеряемого параметра выбираем иконку "12I". Рисуем объект (который будет представлять информацию от датчика виде цифрового значения), для этого кликаем правой кнопкой мыши выбираем "Properties", в открывшемся окне в строке "Symbol" вводим имя переменной. Рис. 2.20.

Рис 2.20. Окно создания "Цифровой индикации измеренного значения".

После проведенных операций в пунктах 16-18, получаем значение измеренной температуры от 4-х термометров сопротивления в виде цветных графиков (trends) и цифровой индикации рис. 2.21.

Рис.2.21. Графическое отображение значения температуры от термодатчиков.

Как видно из предложенных графических материалов данная среда программирования контроллера дает широкие возможности для настройки технологического процесса пищевого производства.
