Разработка структурной схемы

В диапазоне гектометровых и более коротких волн транзисторные и ламповые приемники с необходимой в настоящее время селективностью и удовлетворительной чувствительностью могут выполняться только по супергетеродинной схеме.

Приёмники собранные по схеме прямого усиления практически не применяются в связи с большими недостатками этого типа построения приёмников. Один из наиболее серьёзных недостатков то, что структурная схема прямого усиления имеет низкую чувствительность так как на высокой несущей частоте невозможно обеспечить высокий коэффициент усиления, схема же супергетеродинного типа обеспечивает высокую чувствительность так как основное усиление происходит в каскадах УПЧ на неменяющейся при перестройки приёмника промежуточной частоте при сколь угодно большом числе каскадов УПЧ с высоким коэффициентом усиления. Схема супергетеродинного типа имеет высокую избирательность, так как основная избирательность по соседнему каналу обеспечивается в избирательной системе имеющей хорошую добротность, узкую полосу пропускания и прямоугольность резонансной характеристики.

Также схема супергетеродинного типа обладает более высокой помехоустойчивостью в отношении сигнал/шум а значит имеет лучшее качество воспроизведения, так как в этой схеме усиление ведется по трем частотным трактам (радио, промежуточной и звуковой частоты) в результате уменьшаются паразитные помехи.

В соответствии с техническим заданием и выше перечисленным причинами приемник должен иметь структурную схему супергетеродинного типа (рисунок 1).

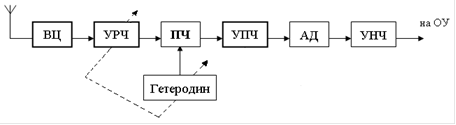

Рис. 1 - Структурная схема супергетеродинного УКВ приёмника

1. ВЦ - входная цепь

2. УРЧ - усилитель радиочастоты

. ПЧ - Преобразователь частоты

. УПЧ - усилитель промежуточной частоты

. АД - амплитудный детектор

. УНЧ - Усилитель низкой частоты

. ВУ - воспроизводящее устройство

Входная цепь предназначена для выделения заданного сигнала высокой частоты из всех сигналов, поступающих из антенны, при этом заметно ослабляются сигналы других станций и различных помех. Во входной цепи осуществляется предварительная начальная избирательность приёмника.

Усилитель радиочастоты производит усиление выделенного колебания высокой частоты и ослабление других сигналов и помех. То есть, усилитель радиочастоты обеспечивает избирательность приёмника. Усилитель радиочастоты должен обеспечить оптимальный уровень сигнала для детектора.

Преобразователь частоты предназначен для преобразования сигнала высокой частоты, усиленного усилителем радиочастоты в колебания промежуточной частоты. Для преобразования частоты требуется вспомогательное напряжение. Для получения этого напряжения используется маломощный генератор гармонических колебаний - гетеродин, который является составной частью преобразователя частоты. При совместном действии напряжения сигнала и напряжения гетеродина в смесителе образуется сложное колебание - биение, из которого контуру выделяется разностная частота.

Усилитель промежуточной частоты производит усиление разностной частоты, преобразованной преобразователем частоты, при этом увеличивается чувствительность и избирательность.

Детектор осуществляет преобразование выделенных модулированных колебаний в низкочастотный сигнал.

Усилитель низкой частоты необходим для усиления по мощности сигнала для лучшей работы воспроизводящего устройства, при этом усилитель низкой частоты не должен искажать формы сигнала, если это специально не предусмотрено.

Воспроизводящее устройство предназначено для воспроизведения сигнала звуковой частоты, усиленного усилителем низкой частоты.
