Технический проект

Таблица 2 - Питание и условия эксплуатации HP 5500-24G-SFP EI (JD374A)

Потребляемая мощность	115 Вт (максимум)
Напряжение на входе	100-240 В переменного тока
Диапазон температур при эксплуатации	0° - 45° C
Влажность при эксплуатации	от 10 до 90% без конденсации
Тепловыделение	392 БТЕ/ч (413,56 кДж/ч)

Таблица 3 - Размеры и вес HP 5500-24G-SFP EI (JD374A)

Размер (Ш x Г x В)	44 x 36 x 4.36 см (1U)
Вес	6,3 кг

Таблица 4 - Комплектация HP 5500-24G-SFP EI (JD374A)

Модель	Коммутатор HP 5500-24G-SFP EI с 16 портами GE SFP, 8 портами 10/100/1000Base-T или SFP двойного назначения и 2 слотами расширения
Комплектация	Коммутатор HP 5500-24G-SFP EI с 2 интерфейсными слотами
Гарантия	Пожизненная гарантия, авансовая замена, на следующий рабочий день, консультации по телефону, выпуски ПО
Цена	230 484 руб.

Таким образом, для уровня ядра был выбран коммутатор HP 5500-24G-SFP EI (JD374A).

Выбор коммутатора распределения

Уровень распределения образуется коммутаторами, работающими на третьем и четвертом уровнях согласно модели взаимодействия открытых систем (OSI). Коммутаторы уровня распределения связывают коммутаторы уровня доступа центральными коммутаторами ЛВС, а именно с коммутаторами уровня ядра. Подключение коммутаторов уровня распределения к уровню ядра может быть выполнено как каналами Gigabit Ethernet так и каналами Gigabit Ethernet, объединенными между собой по технологии Gigabit Ether Channel.

Уровень распределения отвечает за агрегирование трафика от коммутаторов уровня доступа и подключение к магистрали сети. В функции уровня распределения входит обеспечение качества обслуживания, распределение нагрузки и быстрое восстановление в случае возникновения сбоев. На этом же уровне обычно реализуется политика компании в области безопасности.

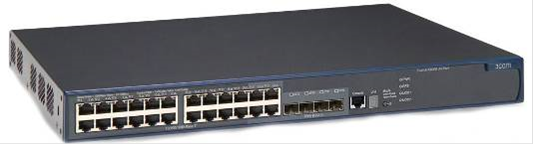

В качестве коммутатора уровня распределения был выбран коммутатор HP 5120-24G EI (JE066A). Данный коммутатор имеет 24 порта для подключения витой пары необходимое количество портов для подключения оптоволоконного кабеля. На рисунке 10 представлено изображение коммутатора.

Рисунок 10

Технические характеристики HP 5120-24G EI (JE066A), питание и условия эксплуатации, размеры, вес и комплектация приведены в таблицах 5-8.

Таблица 5 - Технические характеристики HP 5120-24G EI (JE066A)

Порты	24 порта RJ-45 10/100/1000 с автоматическим определением скорости (IEEE 802.3, тип 10BASE-T, IEEE 802.3u, тип 100BASE-TX, IEEE 802.3ab, тип 1000BASE-T) дуплексный режим: 10BASE-T/100BASE-TX: полу- или полнодуплексный 1000BASE-T: только полнодуплексный 4 порта двойного назначения 10/100/1000BASE-T с автоматическим определением скорости или SFP 1 последовательный консольный порт RJ-45
Память и процессор	SDRAM 128 Мбайт; размер пакетного буфера: 2 Мбайта; флэш-память 16 Мбайт
Время задержки	1000 Мбит Время ожидания: < 3,2 мкс
Пропускная способность	35.7 млн. пакетов в секунду
Производительность маршрутизации/коммутации	48 Гбит/с
Размер таблицы маршрутизации	32 записи (IPv4)
Функции управления	IMC - Intelligent Management Center интерфейс командной строки веб-браузер SNMP Manager
