Сверхширокополосные системы связи

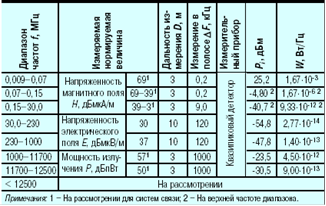

Табл. 3.1 - Нормы на уровень индустриальных помех в России

В США действуют требования, установленные Кодексом Федеральных Правил, ограничивающие уровень как внеполосных, так и побочных излучений УП-систем. Здесь самые жесткие нормы установлены на уровни побочных излучений (табл.3.2). Отметим, что в этой стране УП-радиотехнические устройства с уровнем излучения ниже нормируемого могут работать в определенных диапазонах частот без получения индивидуальной лицензии. На основе этих правил впервые в истории радиотехники Федеральная Комиссия Связи (ФКС) разрешила продажу и использование СШП- и УП-радиосистем в одной полосе частот. Рассмотрев свое решение через год, ФКС оставила его без изменений.

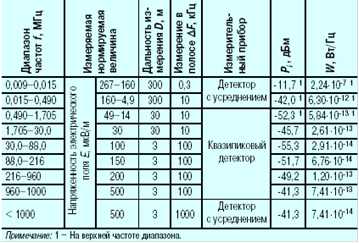

Табл. 3.2 - Допустимый уровень побочных излучений в США

Европейскими стандартами по электромагнитной совместимости самые жесткие требования установлены также на побочные радиоизлучения (табл.3.3), к которым относятся излучение на гармониках, паразитное излучение, интермодуляционное излучение и излучение, вызванное продуктами преобразования частоты.

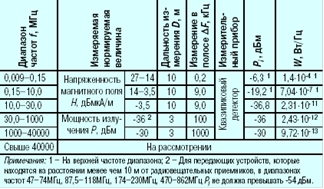

Табл. 3.3 - Нормы на уровень побочных радиоизлучений в Европе

Пересчет нормированных величин в табл. 3.1-3.3 произведен по следующим формулам:

напряженность электрического поля

(3.3)

(3.4)

мощность, излучаемая изотропным источником

(3.5)

где: D - расстояние между передающей и приемной антеннами, на котором проводились измерения.

[Вт] = (Е [мкВ/м]·D [м])2·10-12/ 30; (3.6)

спектральная плотность мощности

(3.7)

Нежелательные излучения измеряют детектором с усреднением и квазипиковым детектором. При этом существует однозначное соответствие между величинами, измеряемыми приборами различного типа. В табл.3.4 [3] приведены сравнительные уровни нежелательных излучений, нормируемых в разных странах для диапазонов частот выше 30 МГц.

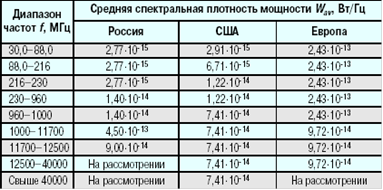

Табл. 3.4 - Сводная таблица норм на нежелательные излучения.

Величина спектральной плотности мощности преобразована согласно методу измерения детектором с усреднением, т.е. значение несинусоидального сигнала, измеренное этим прибором, должно быть на 10 дБ меньше значения этого же сигнала, полученного при измерении квазипиковым детектором.

Международный Электротехнический Комитет (IEC) как международный орган ведет работы по определению статуса СШП-устройств и их электромагнитной совместимости с другими устройствами. Разрабатываемые им и уже действующие стандарты касаются мощного изучения (импульсное напряжение сотни вольт и более) при длительностях импульсов более 1 нс. Однако международных норм на работу маломощных СШП-систем (менее сотни вольт импульсного напряжения) при длительностях импульсов менее 1 нс сегодня нет, а они весьма необходимы.

Следует отметить, что ограничение уровня основного радиоизлучения СШП-систем в соответствии с требованиями, указанными в табл. 3.4, не гарантирует полного отсутствия их влияния на УП-радиосистемы. Исследования, проведенные в США, показали, что СШП-радиосистемы, удовлетворяющие требованиям табл. 3.4, могут создавать помехи работе глобальных навигационных систем, например GPS. Поэтому в США работа СШП-устройств в некоторых диапазонах частот ограничена. Диапазон рабочих частот СШП-систем связи для внутриофисного применения в США определен в пределах 3100-10600 МГц. На остальных частотах установлен уровень нежелательного излучения СШП-систем (табл. 3.5).

Табл. 3.5 - Диапазоны рабочих частот и уровни излучения для СШП-систем в США

Дальность действия СШП-систем в условиях ограничений

Оценим возможности СШП-систем связи, удовлетворяющих указанным выше нормативным ограничениям на уровень излучения. Расчет дальности действия системы СШП-связи будем проводить при фиксированной максимально допустимой средней мощности излучения. Поскольку в этих системах используется передача цифровой информации, рассмотрим наиболее простой метод ее передачи посредством амплитудной манипуляции с пассивной паузой, при этом каждый информационный бит передается одним импульсом (т.е. период следования импульсов фиксирован, появление/отсутствие импульса означает 1/0). В этом случае фиксированная средняя мощность излучения определяет число импульсов, излученных в единицу времени, т.е. скорость передачи информации. Данный вид модуляции энергетически наименее выгоден. Однако он наиболее прост в аппаратной реализации, а потому и наиболее перспективен.
